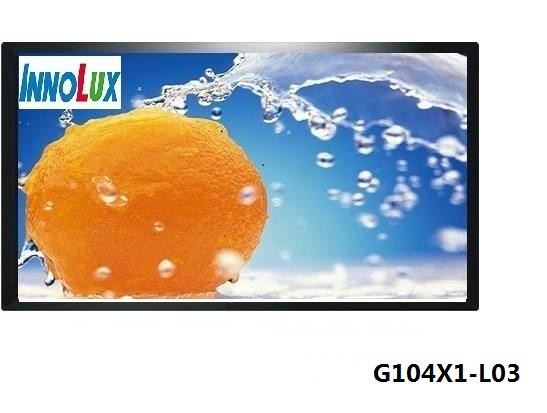

G104X1-L03
作者:handler   时间:2018-07-19 03-12-19

G104X1-L03 基本参数

制造商(Productor)奇美/CMO
产品型号(MODEL)G104X1-L03
屏尺寸(Size)
分辨率(Resolution)1024×768
分辨率简称(Resolution Name)XGA
显示比例(Display scale)4:3
像素排列(Pixel Arrangement)RGB垂直条状
点距(Pixel Pitch)0.0685×0.2055 mm
产品组成(Panel Composition)液晶屏,
面板类型(Technology)a-Si TFT-LCD
主要用途(Applications)【工业】,
显著特征(Panel Features)【灰阶可选】, 【白光LED】, 【翻转显示】, 【自带LED驱动】, 【雾面】, 【广视角】,

G104X1-L03光电参数

显示模式(Display mode)SuperMVA,常黑显示,透射式
亮度(Luminance)350 nits
对比度(Contrast Ratio)1000:1
颜色(Color)262K/16.2M
色彩饱和度(Color Saturation)57%NTSC(CIE1931)
响应时间(Response)14/11 (Tr/Td) ms
可视角度(Viewing Angle)88/88/88/88(上/下/左/右)
最佳视角(The Best View)上下左右对称
白场色度(White Field Chroma)X:0.313; Y:0.329
白场变动(White Field Dynamic)1.40 (5 points)
扫描频率(Scanning Frequency)60Hz
反转扫描(Reverse Scan)翻转 (180°)
信号类型大类(The kind of Singnal)LVDS
接口类型(Interface)LVDS
信号接口定义(Singnal Interface Definition)LVDS-30P1C8B-085A
驱屏电压(Drive-screen voltage)3.3V
面板输入电流(Input Current)570mA
信号接口类型(Kind of Singnal Interface)端子
信号接口品牌(Brand of Singnal Interface)ACES
信号接口型号(Model of Singnal Interface)FI-XB30SRL-HF11
信号接口脚距(Pitch of Singnal Interface)1 mm
信号接口数量(Quantity of Singnal Interface)1 pcs
信号接口脚数(Pin of Singnal Interface)10 pins

G104X1-L03结构参数

工作温度(Operation Temperature)-20 °C ~ 70 °C
存储温度(Storage Temperature)-20°C ~ 70°C
表面处理(Surface Technology)雾面
显示区域(Active Area)210.432×157.824 mm
可视区域(Display Area)215.4×161.8
外形尺寸(Outline)238.60× 175.80×6.00 mm
触摸屏(Touch Panel)
灯管位置(Lamp Position)侧入式光源
背光类型(Backlight)WLED
背光寿命(Life Time of Lamp)30K Hours
单一灯管电压(Voltage of Lamp)26V
内置灯管驱动器(Driver of Backlight)含LED驱动模块
背光接口类型(Kind of Backlight Interface)端子
背光接口品牌(Brand of Backlight Interface)ACES
背光接口型号(Model of Backlight Interface)91208-01001
背光接口数量(Quantity of Backlight Interface)1 pcs
背光接口脚距(Pitch of Backlight Interface)1.0 mm mm
背光接口定义(Backlight Interface Define )LVDS-30P1C8B-085A

G104X1-L03包装及生产状态

每箱数量(Quantity Per Box)18 pcs
包装箱尺寸(Size of the Box)465×362×314 mm (长×宽×高)
包装箱毛重(G.W. of the Box)8.3 Kg
开始量产时间(Date Begin Producing)2009,Q3
