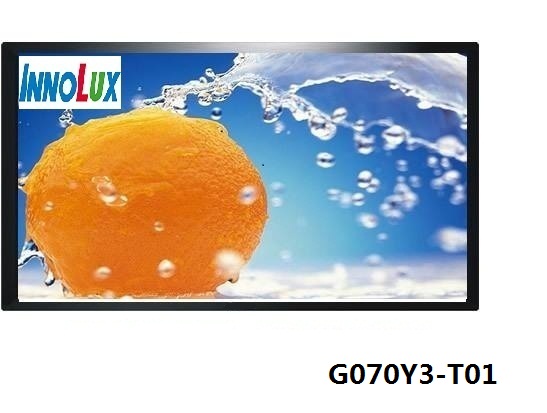

G070Y3-T01
作者:admin   时间:2017-04-04 02-08-08

G070Y3-T01 基本参数

制造商(Productor)奇美/CMO
产品型号(MODEL)G070Y3-T01
屏尺寸(Size)7.0"
分辨率(Resolution)800×480
分辨率简称(Resolution Name)WVGA
显示比例(Display scale)17:9
像素排列(Pixel Arrangement)RGB垂直条状
点距(Pixel Pitch)0.065×0.1725 mm
产品组成(Panel Composition)液晶屏,
面板类型(Technology)a-Si TFT-LCD
主要用途(Applications)【工业】,
显著特征(Panel Features)【白光LED】, 【翻转显示】, 【雾面】, 【高亮度】, 【宽温】,

G070Y3-T01光电参数

显示模式(Display mode)TN,常白显示,透射式
亮度(Luminance)600 nits
对比度(Contrast Ratio)650:1
颜色(Color)262K
色彩饱和度(Color Saturation)-1%
响应时间(Response)5/11 (Tr/Td) ms
可视角度(Viewing Angle)60/60/70/70(上/下/左/右)
最佳视角(The Best View)6 o'clock
白场色度(White Field Chroma)X:0.313; Y:0.329
白场变动(White Field Dynamic)1.25 (5 points)
扫描频率(Scanning Frequency)60Hz
反转扫描(Reverse Scan)翻转 (180°)
信号类型大类(The kind of Singnal)Parallel
接口类型(Interface)TTL
信号接口定义(Singnal Interface Definition)BLE-4PINS-ACCC
驱屏电压(Drive-screen voltage)3.3/10.5/18/-7V (VCC/AVDD/AVDD/VGL)
面板输入电流(Input Current)2.86/21/0.13/0.13mA (ICC/IDD/IGG/IEE)
信号接口类型(Kind of Singnal Interface)FPC
信号接口脚距(Pitch of Singnal Interface)1 mm
信号接口数量(Quantity of Singnal Interface)1 pcs
信号接口脚数(Pin of Singnal Interface)4 pins

G070Y3-T01结构参数

工作温度(Operation Temperature)-30 °C ~ 85 °C
存储温度(Storage Temperature)-40°C ~ 90°C
表面处理(Surface Technology)雾面 (Haze 25%),Hard coating (3H)
显示区域(Active Area)156.0×82.8 mm
可视区域(Display Area)159.3×86.0
外形尺寸(Outline)168.00× 94.00×5.70 mm
触摸屏(Touch Panel)
灯管位置(Lamp Position)侧入式光源(底部)
背光类型(Backlight)WLED
灯管数量(Lamp Number)9S3P pcs
灯管形状(Lamp Shape)3串
背光寿命(Life Time of Lamp)30K Hours
单一灯管电压(Voltage of Lamp)27.9V
单一灯管电流(Current of Lamp)20mA
内置灯管驱动器(Driver of Backlight)
背光接口类型(Kind of Backlight Interface)FPC
背光接口数量(Quantity of Backlight Interface)1 pcs
背光接口脚距(Pitch of Backlight Interface)1.0 mm mm
背光接口定义(Backlight Interface Define )BLE-4PINS-ACCC

G070Y3-T01包装及生产状态

每箱数量(Quantity Per Box)40 pcs
包装箱尺寸(Size of the Box)435×350×265 mm (长×宽×高)
包装箱毛重(G.W. of the Box)15.5 Kg
开始量产时间(Date Begin Producing)2008,Q1
