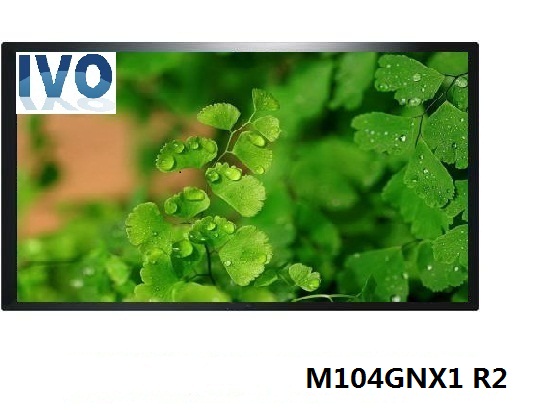

M104GNX1 R2
M104GNX1 R2 基本参数 |
|---|
| 制造商(Productor) | 龙腾/IVO |
|---|
| 产品型号(MODEL) | M104GNX1 R2 |
|---|
| 屏尺寸(Size) | 10.4" |
|---|
| 分辨率(Resolution) | 1024×768 |
|---|
| 分辨率简称(Resolution Name) | XGA |
|---|
| 显示比例(Display scale) | 4:3 |
|---|
| 像素排列(Pixel Arrangement) | RGB垂直条状 |
|---|
| 点距(Pixel Pitch) | 0.06875×0.20625 mm |
|---|
| 产品组成(Panel Composition) | 液晶屏, |
|---|
| 面板类型(Technology) | a-Si TFT-LCD |
|---|
| 主要用途(Applications) | 【工业】, |
|---|
| 显著特征(Panel Features) | 【雾面】, 【灰阶可选】, 【白光LED】, |
|---|
M104GNX1 R2光电参数 |
|---|
| 显示模式(Display mode) | TN，常白显示，透射式 |
|---|
| 亮度(Luminance) | 250 nits |
|---|
| 对比度(Contrast Ratio) | 900:1 |
|---|
| 颜色(Color) | 262K/16.7M |
|---|
| 色彩饱和度(Color Saturation) | 50%NTSC(CIE1931) |
|---|
| 响应时间(Response) | 16 ms |
|---|
| 可视角度(Viewing Angle) | 50/60/70/70(上/下/左/右) |
|---|
| 白场色度(White Field Chroma) | X:0.310; Y:0.330 |
|---|
| 扫描频率(Scanning Frequency) | 60Hz |
|---|
| 信号类型大类(The kind of Singnal) | LVDS |
|---|
| 接口类型(Interface) | LVDS |
|---|
| 驱屏电压(Drive-screen voltage) | 3.3V |
|---|
| 信号接口类型(Kind of Singnal Interface) | 端子 |
|---|
| 信号接口品牌(Brand of Singnal Interface) | STM |
|---|
| 信号接口型号(Model of Singnal Interface) | MSB24013P20HA |
|---|
| 信号接口脚距(Pitch of Singnal Interface) | 1 mm |
|---|
| 信号接口脚数(Pin of Singnal Interface) | 20 pins |
|---|
M104GNX1 R2结构参数 |
|---|
| 工作温度(Operation Temperature) | -10 °C ~ 60 °C |
|---|
| 存储温度(Storage Temperature) | -20°C ~ 70°C |
|---|
| 表面处理(Surface Technology) | 雾面，Hard coating (3H) |
|---|
| 显示区域(Active Area) | 211.2×158.4 mm |
|---|
| 外形尺寸(Outline) | 0.00× 0.00×0.00 mm |
|---|
| 触摸屏(Touch Panel) | 无 |
|---|
| 灯管位置(Lamp Position) | 侧入式光源 |
|---|
| 背光类型(Backlight) | WLED |
|---|
| 背光寿命(Life Time of Lamp) | 15K Hours |
|---|
| 背光接口类型(Kind of Backlight Interface) | 端子 |
|---|
| 背光接口品牌(Brand of Backlight Interface) | STM |
|---|
| 背光接口型号(Model of Backlight Interface) | MSB24013P20HA |
|---|
| 背光接口数量(Quantity of Backlight Interface) | 1 pcs |
|---|
| 背光接口脚距(Pitch of Backlight Interface) | 1.0 mm mm |
|---|
